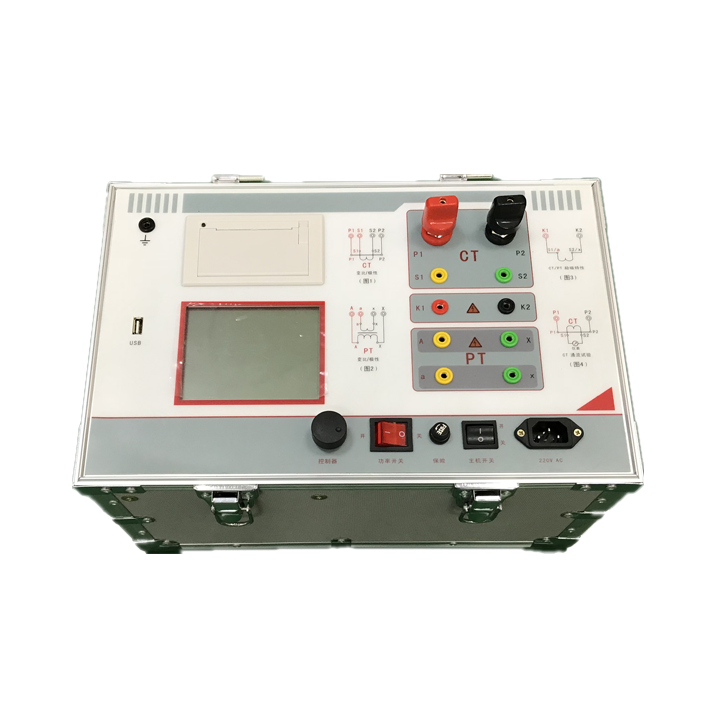

ZDHG-F3 全功能型互感器特性综合测试仪 2024/03/04 互感器检测仪器设备 产品中心 3772 产品概述 满足 GB1207、GB1208等规程要求 采用智能控制器，操作简单. 大屏幕液晶，图形化显示接口. CT/PT:伏安特性、拐点、变比极性、退磁、角差比差、交流耐压、二次回路、二次绕组 CT:误差曲线、一次通流 咨询电话? ? 027-83318019 在线客服联系
产品特点产品参数产品选型相关产品产品特点 支持检测CT和PT 满足 GB1207、GB1208等规程要求. 无需外接其它辅助设备，单机即可完成所有检测项目. 自带微型快速打印机、可直接现场打印测试结果. 采用智能控制器，操作简单. 大屏幕液晶，图形化显示接口. 按规程自动给出CT/PT（励磁）拐点值. 自动给出5%和10%误差曲线. 可保存3000组测试资料，掉电后不丢失. 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告. 小巧轻便≤22Kg，非常利于现场测试. 产品参数 CT PT ? 伏安特性（励磁特性）曲线 ? 伏安特性（励磁特性）曲线 ? 自动给出拐点值 ? 自动给出拐点值 ? 自动给出5%和10%的误差曲线 ? 变比测量 ? 变比测量 ? 极性判断 ? 极性判断 ? 交流耐压测试 ? 一次通流测试 ? 铁心退磁 ? 交流耐压测试 ? 铁心退磁 ? 表1 项 ???目 参 ???数 工作电源 AC220V±10% 、50Hz 设备输出 0～1000V（20A峰值） 注：0～5A为真实值，大于5A～20A为计算值 大电流输出 0～600A 励磁测量精度 ≤0.5%（0.2%*读数+0.3%*量程） CT 变比测量 范围 ≤5000A/1A(25000A/5A) 精度 ≤0.5% PT 变比测量 范围 ≤500KV 精度 ≤0.5% 工作环境 温度：－10℃?～?40℃，湿度：≤90%，海拔高度：≤1000m 尺寸、重量 尺寸：410mm × 260mm × 340mm ，??重量：≤22Kg ? 表2 标签:供电部门发电厂变电站水电厂轨道交通 上一篇: ZDHG-F全功能型互感器特性综合测试仪 下一篇: ZDYZ-302S氧化锌避雷器带电测试仪
