產品特點

• 整個系統采用工業級芯片和元器件進行設計和生產。

主機為高速雙16位工控CPU，子機為單16位工控CPU。系統總處理能力隨直流系統回路數（子機數）動態調整，最多可支持數十個CPU同步運行。

• 每條直流回路數據采集通道（對應每個傳感器）都采用獨立的高精度16位AD轉換器，轉換速度在每秒1000次以上，分辨率在1/50000以上。
• 傳感器采用分辨度達到1mA，精度高于1/1000的高穩定直流傳感器，長時穩定性極高，能自動跟蹤系統的細微變化。

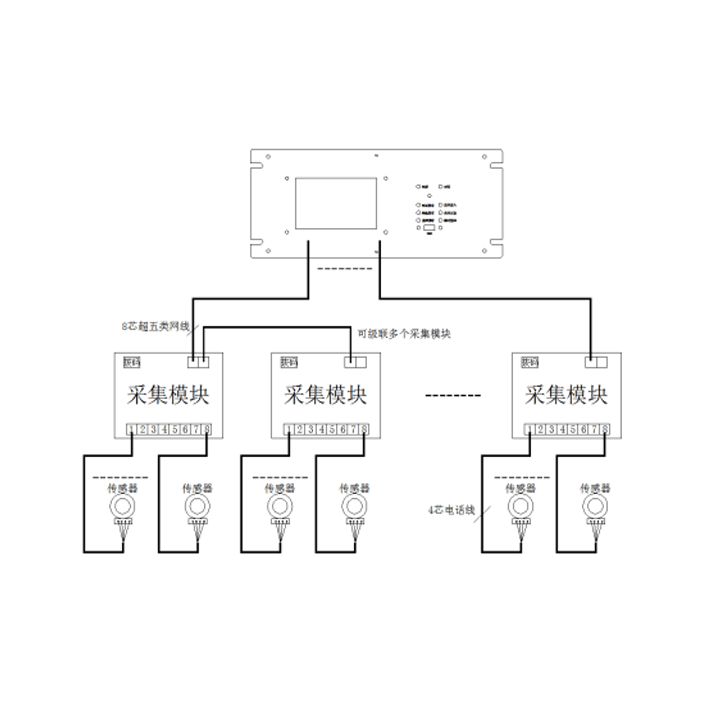

• 系統采用了獨有的DADC構架，將現場工程實施的靈活性，系統擴展的靈活性和強大的處理能力相結合。
• DADC構架可根據用戶需要靈活配置子機數量，節省了一次成本，并能靈活的進行系統升級。
• DADC構架可根據現場環境靈活安排子機安裝位置，便于傳感器安裝和布線，減小強電干擾。
• DADC構架將高速，高精度的AD采樣和大負荷的運算量平衡的分配到主機和子機之間，是運行高效而復雜的SynSystem智能算法的基礎平臺。
• 數字信號增強DSE技術，基于FIR數字信號處理方法對海量AD采樣數據進行濾波，篩選和增強，可將傳感器0.1mA原始分辨度提高10倍。
• 小波時頻特征提取SCA技術，不同于傳統傅立葉變換，通過小波分析可提取信號在不同時間尺度上的特征，可精確的發掘信號的瞬時特征和長時變化特征。
• 特征模式匹配CMM技術，將所有回路的時頻特征信息進行綜合，并和系統預設的幾十條特征規則進行匹配運算，做出類似人腦分析過程的智慧型判斷。
• 標簽式頁面顯示，不同的菜單功能都采用統一的圖形頁面進行顯示，為簡潔清晰的人機工程學設計。
• 人性化的界面設計，系統可以通過前頁鍵和后頁鍵靈活地進行頁面的選擇，按一下前頁鍵即頁面向前翻一頁，按一下后頁鍵即頁面向后翻一頁。用戶也可以通過特定的向上、向下鍵對每一頁中每一項進行選擇。功能一目了然，方便快捷。
• 全功能數字鍵盤，標準的鍵盤除輸入數字信息外，還可進行快捷鍵操作和高級功能操作，適合高級用戶。
• 液晶顯示更直觀。最上面是菜單欄，顯示按功能劃分的六個頁面標題。最下面是狀態欄，第一個區域為子機運行狀態指示，第二個區域為時間顯示，第三個區域為工作狀態：靜止狀態，檢測狀態，平衡橋狀態。第四個區域為工作模式，第五個區域為蜂鳴器開關顯示。
• 純直流設計，采用直流傳感器直接檢測回路漏電流，不注入任何信號，不對直流系統的運行造成任何影響。
• 所有采樣單元均采用隔離設計，設備故障不影響直流系統正常的運行。
• 軟件陷阱和監控芯片雙重抗干擾設計，能保證在強電干擾環境下長時間穩定運行。
• 傳感器在初次校準后將定時進行自動校準，保證其精度。
• 傳感器支持熱插拔和自動識別，支持傳感器失效自動檢測。
• 子機支持熱插拔和自動識別，主機定時校準子機時鐘。
• 主機和子機之間SynBus總線定時自檢，并實時顯示通信狀態。

產品參數

• 可監測對地絕緣阻抗值范圍：

接地阻抗： ?0 － 50K

絕緣降低： ?51－500K

• 可監測電壓范圍：

正對地電壓： ?0 － 300V

負對地電壓： ?0 － 300V

系統總電壓： ?0 － 300V

交流竄電電壓： 0 － 300V

二段正極對地電壓：0－300V

• 可監測系統分布電容范圍：

系統分布電容： ?0－999uF

• 抗直流系統分布電容干擾：

大于 ???10000uF

• 適用直流系統電壓等級：

220V，110V，48V，24V或用戶提出其它電壓等級

• 可監測直流回路數：

500路

• 主機接入直流系統對地阻抗值：

大于 1000 K

• 電壓監測誤差

小于 0.5%

• 對地絕緣告警

帶YX輸出接點

• 系統電壓低越限告警 ????????

198V（帶YX輸出接點）

• 系統電壓高越限告警

242V（帶YX輸出接點）

• 標準RS232/RS485接口

與綜合自動化系統、調度自動化系統接口。??

• 工作環境溫度：-30℃—+50℃。
• 相對濕度： ≤96%
• 直流電壓允許紋波電壓系數 ??2%
