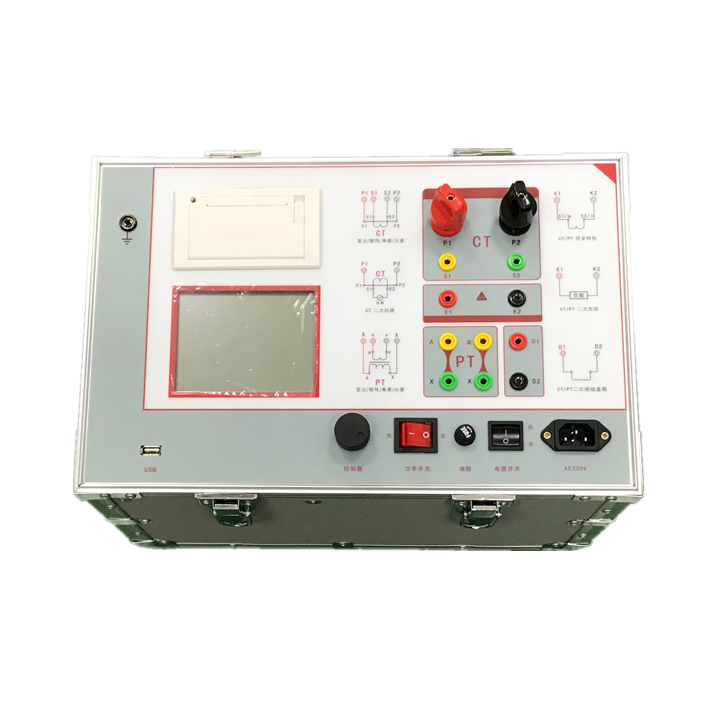

ZDHG-F全功能型互感器特性综合测试仪 2024/03/04 互感器检测仪器设备 产品中心 3575 产品概述 GB 1207-2006、GB 1208-2006 用于对保护类、计量类CT/PT进行自动测试 自带微型快速打印机、可直接现场打印测试结果. 采用智能控制器，操作简单. 大屏幕液晶，图形化显示接口. 咨询电话? ? 027-83318019 在线客服联系
产品特点产品参数产品选型相关产品产品特点 支持检测CT和PT 满足 GB1207、GB1208等规程要求. 无需外接其它辅助设备，单机即可完成所有检测项目. 自带微型快速打印机、可直接现场打印测试结果. 采用智能控制器，操作简单. 大屏幕液晶，图形化显示接口. 按规程自动给出CT/PT（励磁）拐点值. 自动给出5%和10%误差曲线. 可保存3000组测试资料，掉电后不丢失. 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告. 小巧轻便≤22Kg，非常利于现场测试. 产品参数 CT（保护类、计量类） PT ? 伏安特性（励磁特性）曲线 ? 伏安特性（励磁特性）曲线 ? 自动给出拐点值 ? 自动给出拐点值 ? 自动给出5%和10%的误差曲线 ? 变比测量 ? 变比测量 ? 极性判断 ? 比差测量 ??比差测量 ? 相位（角差）测量 ??相位（角差）测量 ? 极性判断 ? 交流耐压测试 ? 一次通流测试 ? 二次负荷测试 ? 交流耐压测试 ? 二次绕组测试 ? 二次负荷测试 ? 铁心退磁 ?二次绕组测试 ? 铁心退磁 项 ???目 参 ???数 工作电源 AC220V±10% 、50Hz 设备输出 0～2500Vrms，?5Arms（20A峰值） 注：0～5A为真实值，大于5A～20A为计算值 大电流输出 0～600A 励磁精度 ≤0.5%（0.2%*读数+0.3%*量程） 二次绕组 电阻测量 范围 0.1～300Ω 精度 ≤0.5%（0.2%*读数+0.3%*量程） 二次实际 负荷测量 范围 5～1000VA 精度 ≤0.5%（0.2%*读数+0.3%*量程）±0.1VA 相位测量 （角差） 精度 ±4min 分辨率 0.1min 比差 精度 0.05% CT 变比测量 范围 ≤25000A/5A（5000A/1A） 精度 ≤0.5% PT 变比测量 范围 ≤500KV 精度 ≤0.5% 工作环境 温度：－10℃?～?40℃，湿度：≤90%，海拔高度：≤1000m 尺寸、重量 尺寸：410mm × 260mm × 340mm ，??重量：≤22Kg ? ? 标签:供电部门发电厂变电站水电厂轨道交通 上一篇: ZDCT-103 电流互感器CT现场校验仪 下一篇: ZDHG-F3 全功能型互感器特性综合测试仪
