ZDZG-II 直流高压发生器

产品概述

输出电压稳定：采用高频倍压电路，应用PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。全量程平滑调压，输出电压精度高。主机电压表直接显示加载在负载上的电压值，无需外加分压器，接线操作简单。电压分辨率1kV，电流分辨率1uA。
保护全面：保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。
75U功能：增设智能高精度0.75U功能一键按钮，按下此按钮，电压电流自动跳转至0.75U状态，利于氧化锌避雷器的测试。
零起升压：升压电位器零起升压，采用进口多圈电位器，升压过程平稳，调节精度高。
过压设定：过压整定选用数字拨码开关，操作简单，并具有较高的整定精度。

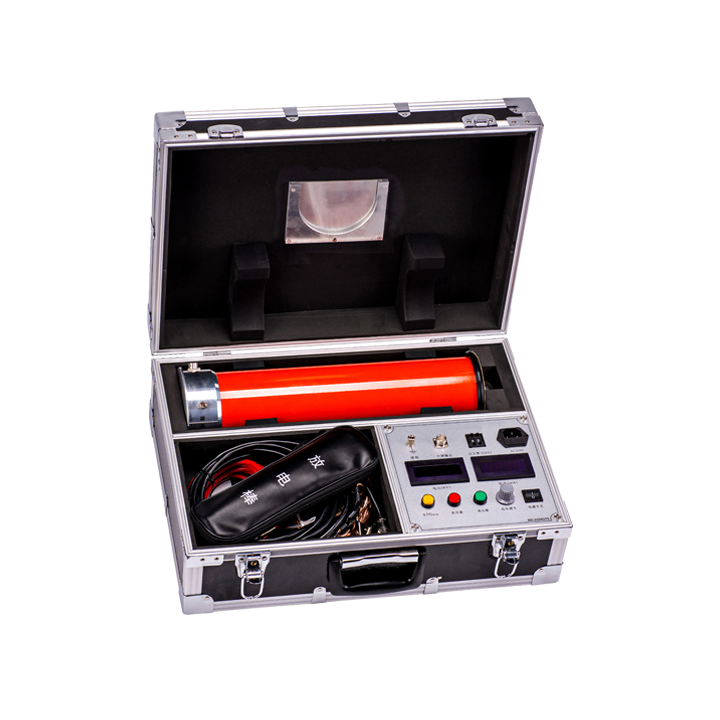

一体式设计：选用一体式设计方案，主机和倍压筒放置在一个机箱内。选用高频高压整流二极管，使倍压筒体积小巧，提升整机效率，便于携带。
性能可靠：关键器件选用进口元件，倍压筒外表涂特种绝缘材料，电气性能好、防潮能力强、无泄漏。
操作简单：仪器界面各功能按键，布局合理，指示清晰，易学易用。

????????规格技术参数	120/2	120/3	120/5
额定电压（kV）	120	120	120
额定电流（mA）	2	3	5
额定功率（W）	240	360	600
整机质量（kg）	10
整机体积（mm3）	565390190
倍压筒高度（mm）	535
输出电压精度	±(1.0%读数±2个字)
输出电流精度	±(1.0%读数±2个字)
纹波系数	≤0.5%
工作方式	间断使用，额定负载30分钟
过载能力	空载电压可超出额定电压10%使用10分钟最大充电电流为1.25倍额定电流
电源	AC220V±10%　50HZ
工作环境	温度： -10-40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
