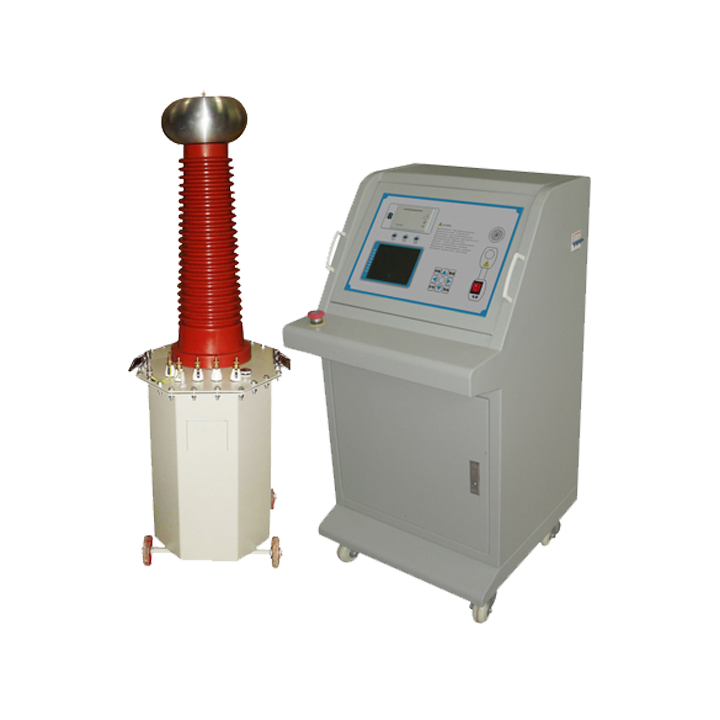

ZDYD 智能工频耐压试验装置 2024/03/05 产品中心 工频耐压试验装置 绝缘及耐压试验设备 4715 产品概述 用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验 考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力 广泛应用于电工制造部门、电力运行部门、科研单位和高等院校 咨询电话? ? 027-83318019 在线客服联系
产品特点产品参数产品选型相关产品产品特点 320×240液晶显示器、高速热敏打印机。 高压电压、高压电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。 人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。 实时显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，显示直观明了。 完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。 具有回零检测功能，回零确定后才可进行试验，安全可靠。 具有绝缘电阻测试功能，直接反映被试品绝缘强度。 逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。 超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。 自动错误诊断，易于发现和解决问题。 可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。 产品参数 1、使用条件： （1）工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。 （2）环境温度 ???-20～+50℃ （3）环境湿度 ???≤85% RH（无凝结水） 2、控制箱（台）参数：（常规参数见下表） （1）计时范围：0-999S （3）电压精度 ?≤1.5% ±1个字(F.S) （4）电流精度 ?≤1.5% ±1个字(F.S) 规格 容量 输 入 电 源 输 ?出?电 压 重量（kg） 相数 （V） （A） （V） （A） 2/220 2 1 220 10 0-250 8 14 3/220 3 1 220 15 0-250 12 16 5/220 5 1 220 25 0-250 20 18 10/220 10 1 220 50 0-250 40 80 15/380 15 2 380 37.5 0-430 34.8 90 20/380 20 2 380 50 0-430 46.5 100 25/380 25 2 380 62.5 0-430 58.1 120 30/380 30 2 380 75 0-430 69.7 140 50/380 50 2 380 125 0-430 116.2 160 100/380 100 2 380 250 0-430 232.5 250 说明：如有特殊参数要求，可按用户的技术参数进行设计制作。 3、试验变压器参数：（常规参数见下表） ? 规格 ? 容量 kVA 低压侧 高压侧 高压侧（交直流变压器） 测量变比 60分钟温升℃ 阻抗电压％ 空载电流 ％ ? 质量 kg 电压 V 电流 A 交流输出 直流输出 电压kV 电流 电压kV 电流 1.5/50 1.5 200 7.5 50 30 70 21.4 500 50 10 <4 19.5 3/50 3 200 15 50 60 70 42.9 500 50 10 <4 27 5/50 5 200 25 50 100 70 71.4 500 50 10 <4 52 10/50 10 200 50 50 200 70 142.9 500 50 10 <4 80 15/50 15 400 37.5 50 300 70 214.3 500 50 8 <4 120 20/50 20 400 50 50 400 70 285.7 500 50 8 <4 140 30/50 30 400 75 50 600 70 428.6 500 50 8 <4 155 50/50 50 400 125 50 1000 70 714.3 500 50 8 <4 184 10/100 10 200 50 100 100 140 71.4 1000 50 10 <4 135 15/100 15 400 37.5 100 150 140 107.1 1000 50 8 <4 150 20/100 20 400 50 100 200 140 142.9 1000 50 8 <4 215 30/100 30 400 75 100 300 140 214.3 1000 50 8 <4 250 50/100 50 400 125 100 500 140 357.1 1000 50 8 <4 290 10/150 10 200 50 100 66.7 140 47.6 1500 50 10 <4 180 15/150 15 400 37.5 150 100 210 71.4 1500 50 8 <4 200 20/150 30 400 50 150 133.3 210 95.2 1500 50 8 <4 220 30/150 30 400 75 150 200 210 142.9 1500 50 8 <4 280 50/150 50 400 125 150 333.3 210 238.1 1500 50 8 <4 340 说明：如有特殊参数要求，可按用户的技术参数进行设计制作。 标签:供电部门发电厂变电站水电厂轨道交通 上一篇: ZD6000 异频介质损耗测试仪 下一篇: ZDWS-242 SF6精密露点（微水）仪
