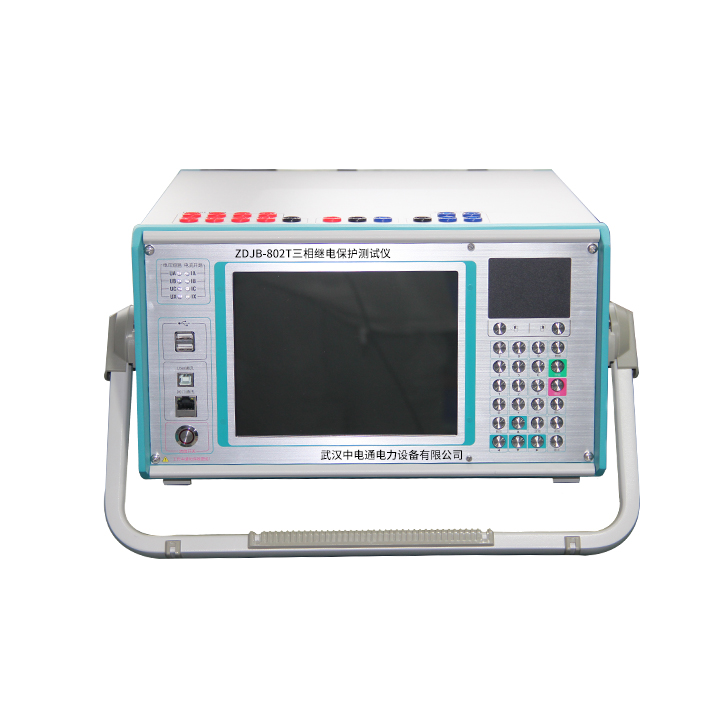

ZDJB-802T三相继电保护测试仪 2024/02/28 产品中心 继电保护测试仪器 1563 产品概述 三相继电保护测试仪，适用于 10KV/35KV 及以下保护调试 四相电压，三相电流输出 嵌入式工业控制计算机和8.4寸真彩显示屏 专用直流辅助电压源输出 开关量输入端子8对，开关量输出端子4对 咨询电话? ? 027-83318019 在线客服联系
产品特点产品参数产品选型相关产品产品特点 本仪器是工控机型三相继电保护测试仪，适用于 10KV/35KV 及以下保护调试。 仪器具有标准的四相电压，三相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，对变压器差功保护和备自投装置，试验更加方便，操作简便快捷；嵌入式工业控制计算机和8.4寸真彩显示屏，装置面板配有两个USB接口，可方便地进行数据存取、数据通信和软件升级等，面板装有防撞包角。 装置共有开关量输入端子8对，开关量输出端子4对。开入量、开出量都由光电隔离器和24V直流继电器组成，其工作电源为的24V工作电源，所以在COM端与开入量之间有24V的直流电压 配有专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。 具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而提高了精度的稳定性 产品参数 交流电流源（3*40A） 单相电流输出（有效值） 0--40A/相，精度：0.2% ?±5mA 三相并联输出(有效值) 0--120A/三相同相位并联输出 相电流长时间允许工作值(有效值) 10A 每相最大输出功率 420VA 三相并联电流最大输出功率 1000VA 三并电流最大输出允许工作时间 5s 频率范围 0--1000Hz，精度0.001Hz 谐波次数 2--20次 相位 0--360°，精度0.1° 2．直流电流源 直流电流输出 0--±10A/相，精度：0.5% ?±5mA 3．交流电压源 单相电压输出（有效值） 0--120V/相，精度：0.2% ?±5mV 线电压输出（有效值） 0--240V 相电压/线电压输出功率 70VA/90VA 频率范围 0--1000Hz，精度：0.001Hz 谐波次数 2--20次 相位 0--360°，精度：0.1° 4．直流电压源 单相电压输出幅值 0--±160V，精度：0.2% ?±5mV 线电压输出幅值 0--±320V 相电压/线电压输出功率 70VA/90VA 5．开关量端子 开关量输入端子 8对 空接点 1--20mA，24V 装置内部有源输出 电位翻转 无源接点：低阻短接信号 有源接点：0-250V DC 开关量输出端子 4对，空接点，遮断容量：110V/2A，220V/1A 6．其他 时间范围 1ms--9999s，测量精度：1ms 单机体积重量 体积 410?x?190?x?420mm3，约18Kg 电源 AC220V±10%，50Hz，10A保险 标签:供电部门发电厂变电站水电厂轨道交通 上一篇: ZDJB-802S三相继电保护测试仪 下一篇: ZDJB-902 三相继电保护测试仪
