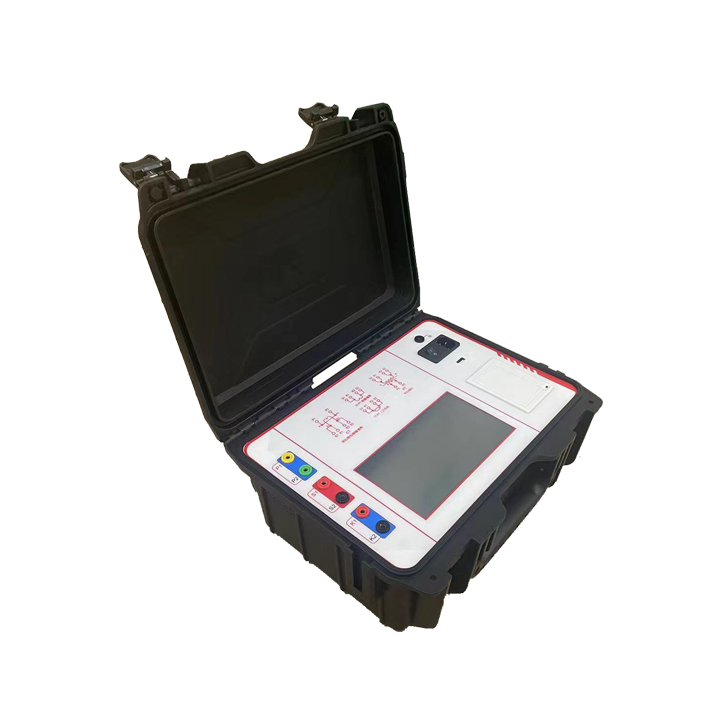

产品特点
- 支持检测CT和PT（保护、计量、测量、GIS套管、零序CT）等参数。
- 采用先进的变频原理。
- 具有综合检测和分项检测功能，现场使用更加灵活。
- 快速检测互感器的二次实际负载及功率因数。
- 自动检测5%和10%误差曲线。
- 自动给出拐点值和Kalf。
- 自带微型快速打印机、可直接现场打印测试结果。
- 采用TFT彩色液晶触摸屏显示器、操作更加简单方便.
- 内置存储器可保存10000组测试数据，掉电后不丢失；
配合U盘可实现无限量存储。
- 配置数据分析软件，可通过PC生成检测报告。
- 小巧轻便，仅重6Kg。
| 电流互感器 CT | 电压互感器PT |
| ? 伏安特性曲线（计算拐点值）
??自动给出拐点值 ??自动给出5%和10%的误差曲线 ? 变比测量 ? 极性判断 ? 任意温度下的二次直阻测量 ? 额定负荷测量 ? 二次实际负荷测量 ??功率因数测量 ? 自动退磁 ? 角差测量 ? 比差测量 ? 准确限值系数（ALF） ??仪表保安系数（FS） |
? 伏安特性曲线（计算拐点值）
??自动给出拐点值 ? 变比测量 ? 极性判断 ? 任意温度下的二次直阻测量 ? 二次实际负荷测量 ??功率因数测量 ? 自动退磁 ? 角差测量 ? 比差测量
|
6.主要测试功能：
产品参数
| 项 ???目 | 参 ???数 | |
| 工作电源 | AC220V±10% 、50Hz | |
| 设备输出 | 0～100Vrms，5Arms（等效峰值20A） | |
| 等效励磁电压 | 2500V | |
| 励磁测量精度 | ≤0.5% | |
| 二次电阻 | 范围/精度 | 0.1～300Ω / ≤0.5% |
| 二次负荷 | 范围/精度 | 5VA～1000VA?/ ≤0.5% |
| 功率因数 | 范围 | 0.1-1 |
| 角差测量 | 范围/精度 | 0-360°/ ±0.05° |
| 比差测量 | 精度 | 0.05% |
| CT变比 | 范围/精度 | ≤25000A/5A（5000A/1A）/0.2% |
| PT变比 | 范围/精度 | ≤500KV /0.2% |
| 工作环境 |
温度：－20℃?～?50℃，湿度：≤90%， 海拔高度：≤1000m |
|
| 产品规格 | 尺寸：340mm × 270mm × 165mm，重量：≤6Kg | |
